Seco-Larm SM-4601-L3Q - Contacto magnético industrial Compatible paneles DSC / RISCO / BOSCH

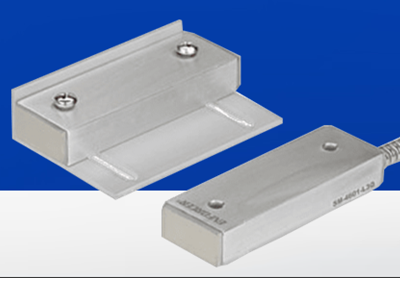

Contacto magnético industrial de uso rudo para instalaciones en exteriores, cuenta con una protección IP65, con un GAP de 3″ (76 mm). Este contacto magnético su bucle es normalmente abierto y cerrado (3 cables NO/C/NC).

Características:

• Útil para situaciones industriales donde se necesita un contacto de montaje superficial con espacio amplio.
• Carcasa de aluminio resistente.
• Resistente a la intemperie IP65 y sellado para uso en exteriores.
• Revestido con iridio para tener un alto punto de fusión y dureza Vickers, para un mayor manejo de potencia y una larga vida útil.
• Soporte de montaje incluido.
• GAP de 3″ (76 mm).
• Cables conductores de 36″ (91 cm) encerrados en un cable blindado.
• Compatible con paneles DSC: Power Series, Power Series Neo, Power Series Pro, Qolsys (para que sea compatible es necesario cualquiera de los siguientes sensores (PG9945, PG9945E, PG9309 y PG9312)).
• Compatible con los paneles de Ajax; para que sea compatible son necesarios cualquiera de los siguientes dispositivos (AjaxDoorprotect, AjaxDoorprotectplus, Transmitter, Multitransmitter).

• Tipo de bucle: Circuito normalmente abierto y cerrado
• GAP: 3″ (76 mm)
• Material – Caja: Aluminio
• Material – Terminales: Cables blindados de 36″ (91 cm)
• Contactos: Chapado en iridio
• Calificación de contacto: 0,1 A a 100 V CD (máx.), 1,0 A a 10 V CC (máx.), 10 W (máx.)
• Temperatura de funcionamiento: -15º~+160º F (-25º~70º C)
• Ciclos de conmutación: 50 millones (0,1 mA a 5 V CC)

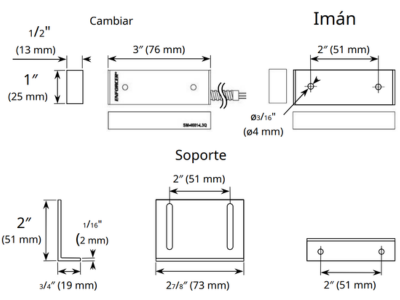

• Dimensiones del interruptor: 3″ x 1″ x 1/2″ (76,2 x 25,4 x 12,7 mm)
• Dimensiones del imán: 3″ x 1″ x 1/2″ (76,2 x 25,4 x 12,7 mm)
• Clasificación IP: IP65

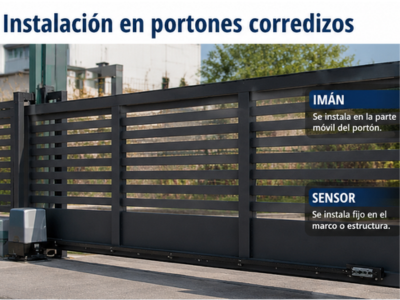

El Seco-Larm SM-4601-L3Q normalmente se coloca así:

• El sensor (switch) se instala fijo sobre el marco, pared o estructura metálica
• El imán se coloca en la parte móvil de la puerta o portón

Se usa principalmente en:

• Puertas industriales
• Cortinas metálicas
• Portones corredizos
• Accesos de bodegas y almacenes

Distancia de funcionamiento:

• Trabaja con una brecha máxima de 3 pulgadas (76 mm) entre el sensor y el imán.

Cómo debe quedar instalado:

• Ambos componentes deben quedar alineados frente a frente
• Cuando la puerta está cerrada, el imán debe quedar cerca del sensor
• Cuando la puerta se abre y supera la distancia permitida, el sistema detecta la apertura y envía la señal de alarma
